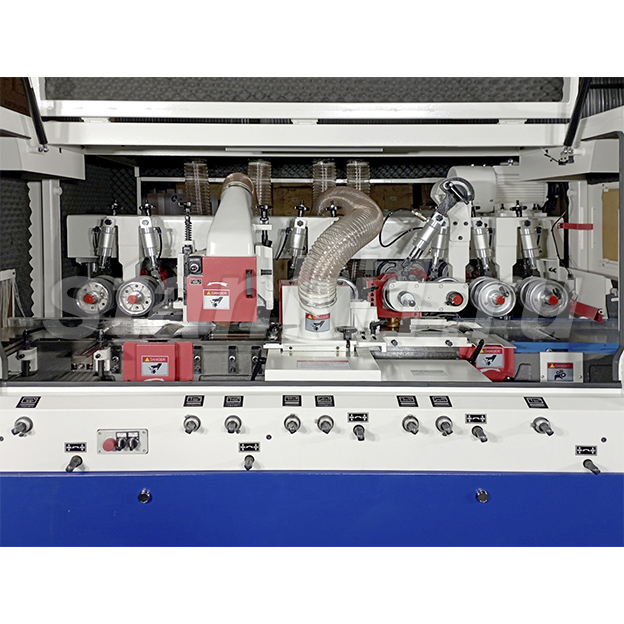

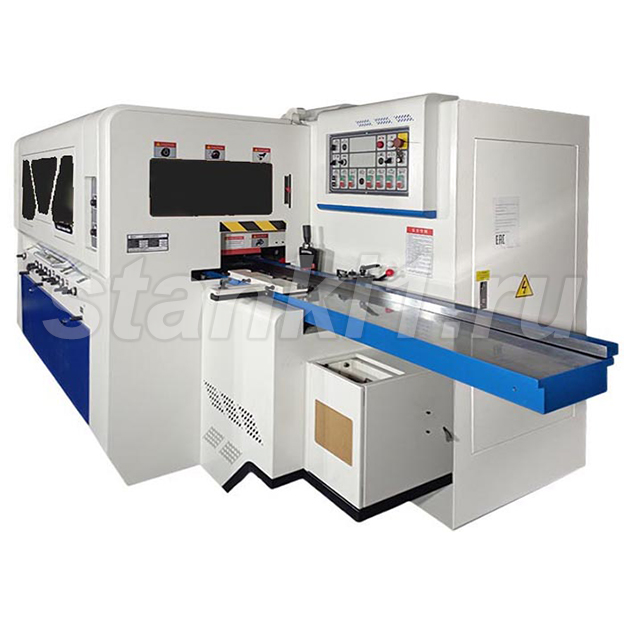

Четырёхсторонний 5-ти шпиндельный станок QMB520AT предназначен для высокоточной четырехсторонней обработки деревянной заготовки с целью получения высококачественных погонажных изделий за один проход ( вагонка, евровагонка, половая доска и др.)
После обработки отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. На станке установлен звукоизоляционный кожух, обеспечивающий дополнительную безопасность и пониженный уровень шума при работе. Сбалансированное расположение на всей протяженности станка рабочих узлов обеспечивает плавное прохождение заготовки максимальных сечений.
Отличительные особенности:

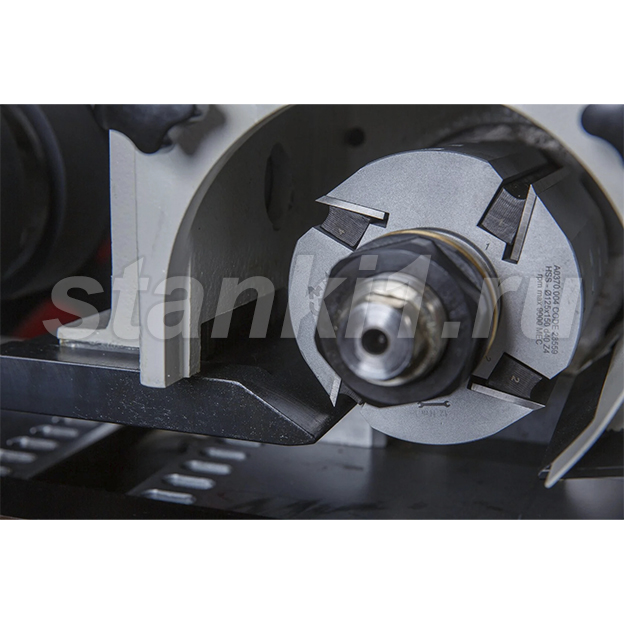

Высокоточные динамически сбалансированные шпиндели, прошедшие прецензионную обработку и контроль
Позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпинделя собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0.001 мм.

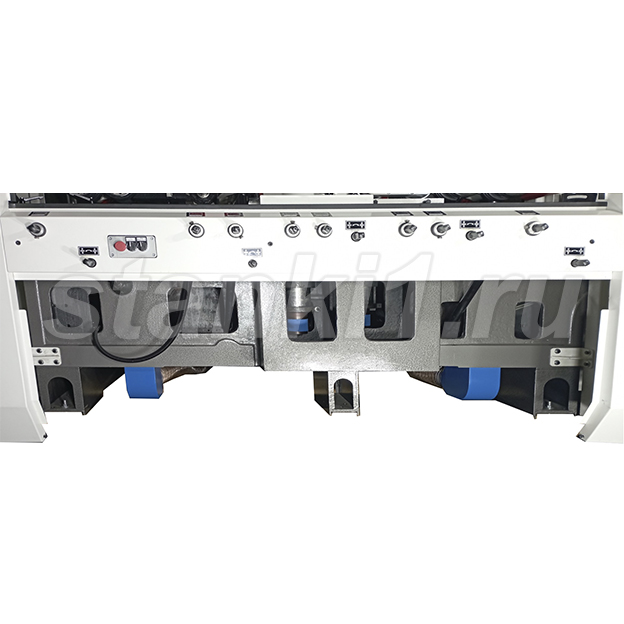

Цифровая система позиционирования шпинделей
Настройка всех шпинделей легко производятся с передней панели станка, не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.
Подающий стол
Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости.

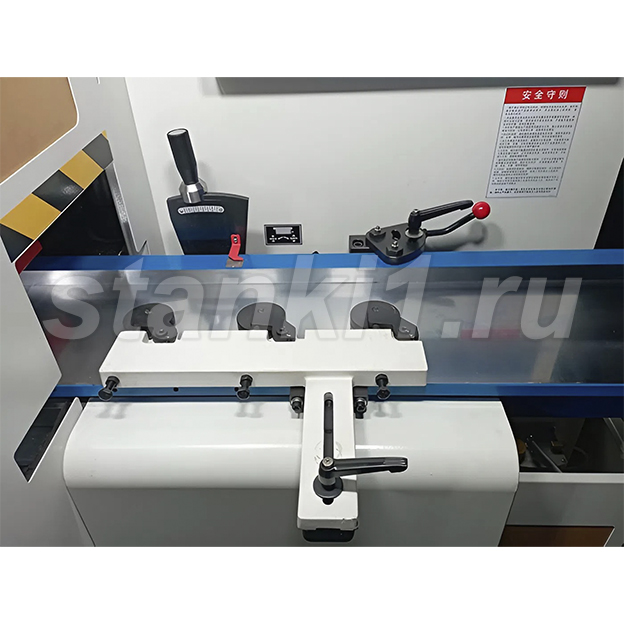

Настройка направляющей линейки
Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.

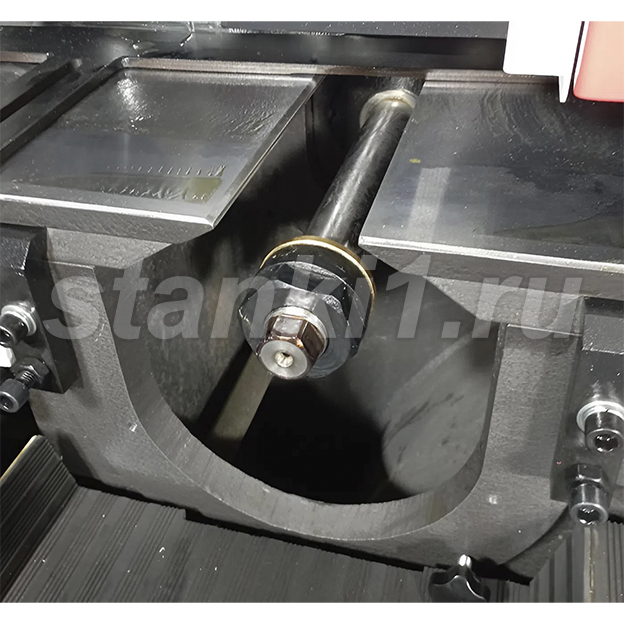

Цельнолитая чугунная станина, прошедшая специальную термообработку
Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

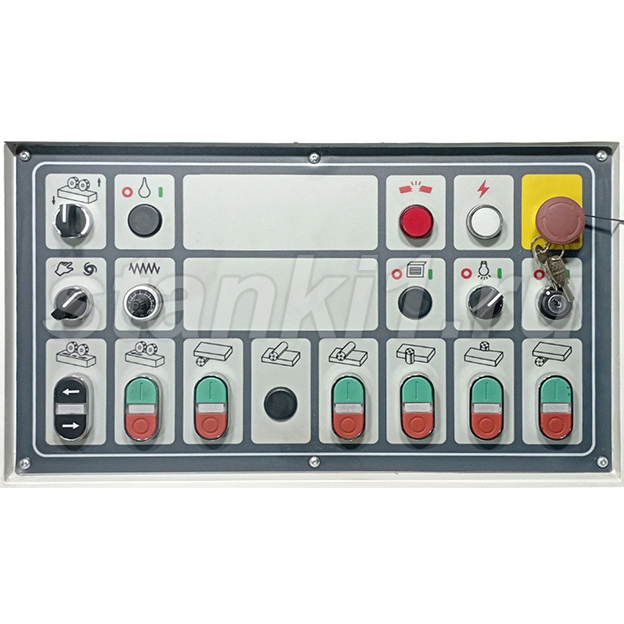

Эргономичная контрольная панель управления
Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком.
Пневматическая система прижимных вальцов
Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.
Дополнительная панель управления
Необходима для быстрой и удобной работы в режиме перенастройке станка.

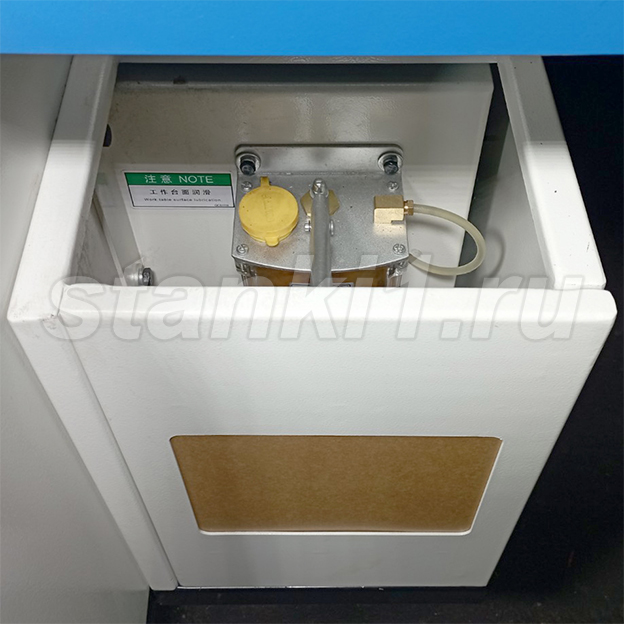

Централизованная система смазки
Установлена отдельная система для подачи смазки на рабочий стол при обработке массивных изделий и смолянистых заготовок. Смазка рабочих поверхностей станка осуществляется вручную, что удобно в управлении станком.

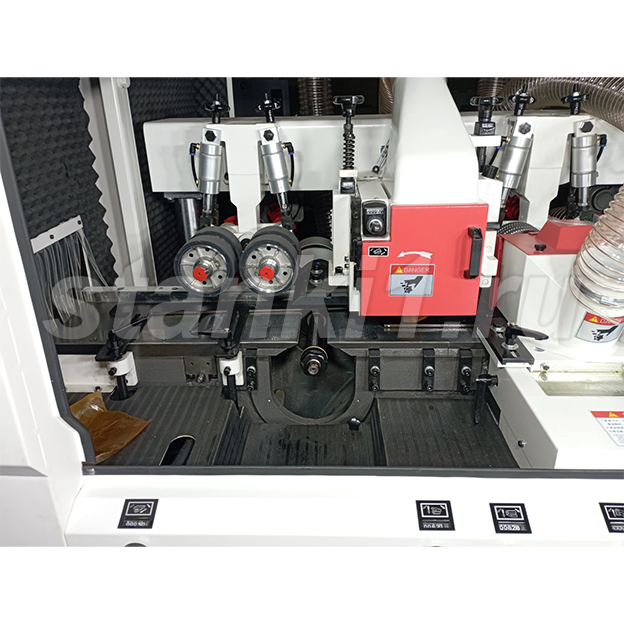

Механизм подачи коротких заготовок
Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.

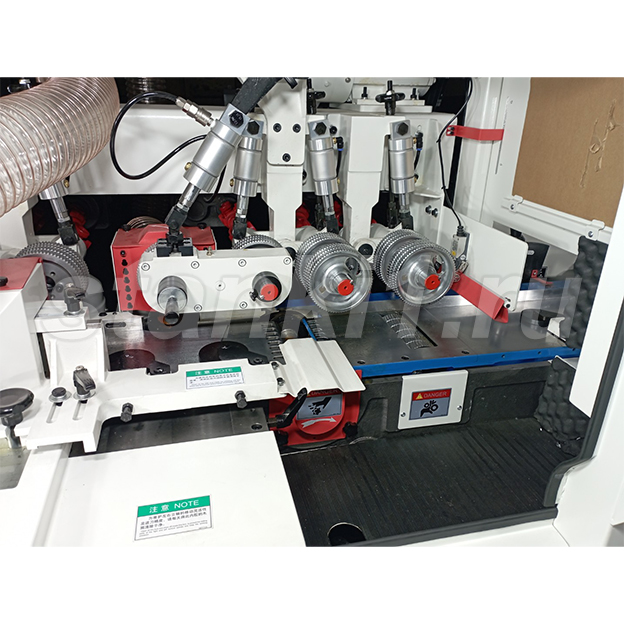

Высокоточная, надежная система подачи заготовок
Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.
Деликатная и надежная система подачи детали на выходе из станка
На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.

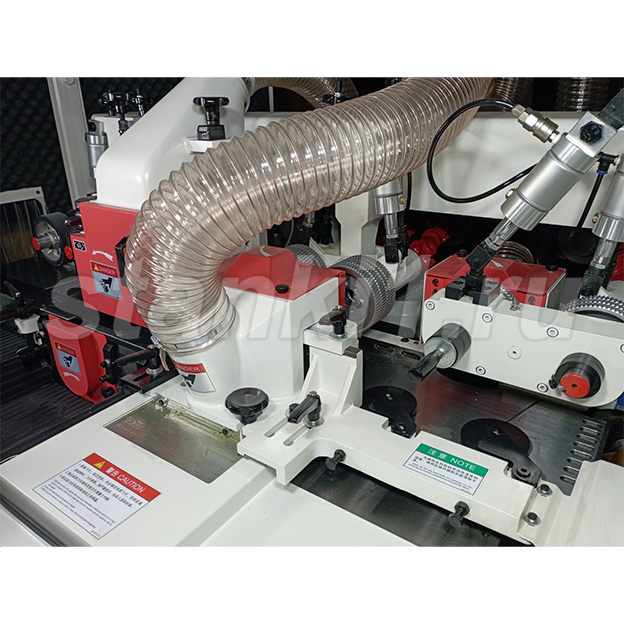

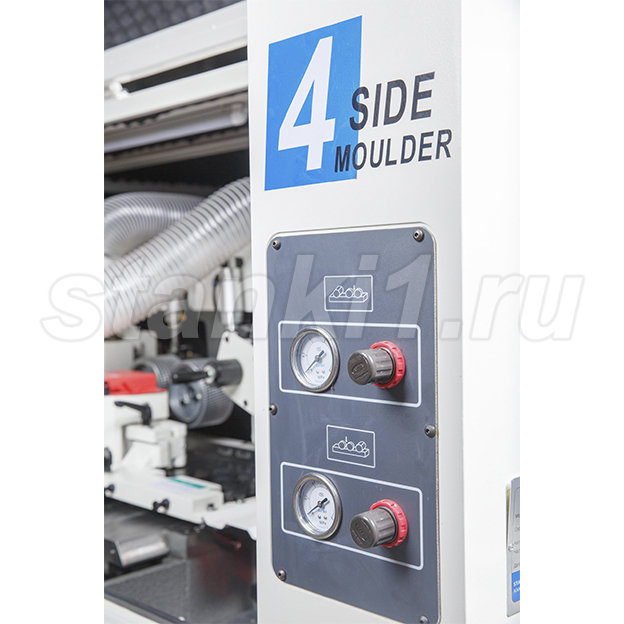

Пневматическая система прижимных подающих роликов
Три независимых пневматических контроллера управляющие прижимом протягивающих роликов обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.
Редукторная система приводов спаренных роликов через карданные валы
Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.

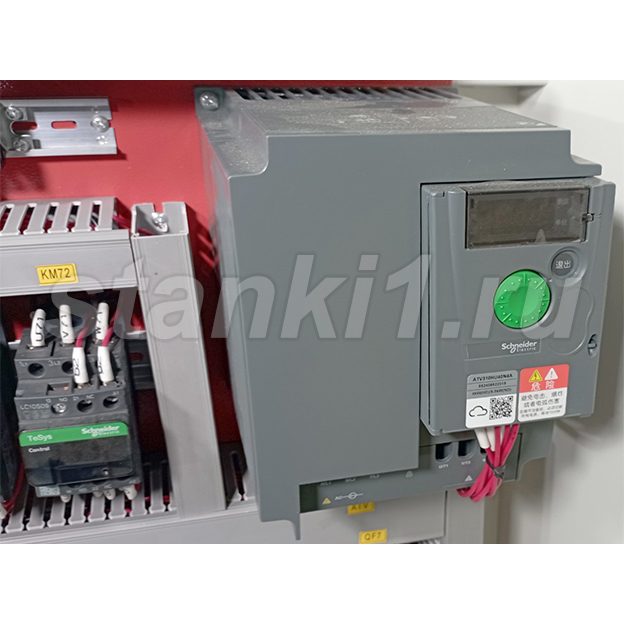

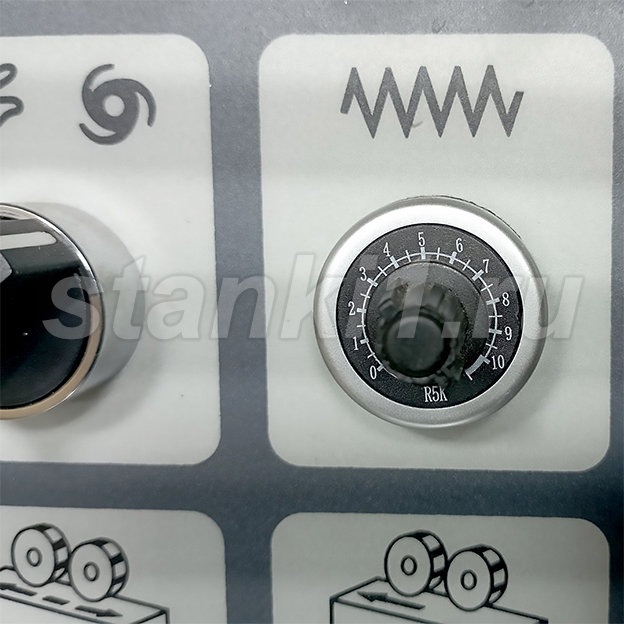

Бесступенчатая регулировка скорости подачи
Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью (до 33 м/мин) инвертора , (опция) с центральной панели управления.

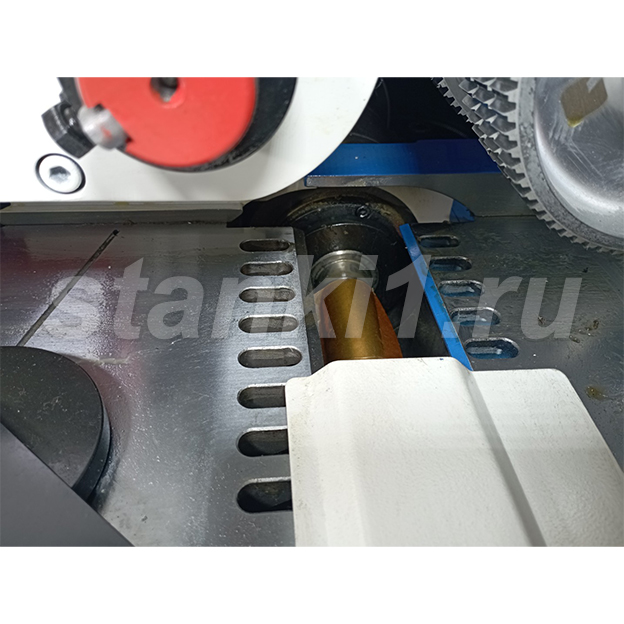

Специальная конструкция первого шпинделя
Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.
