Кромкооблицовочный станок LTT MFC360 предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. Приклеивание ведется при ручной подаче заготовки. Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина. Скорость подачи регулируется инвертером. Станок обладает исключительной надежностью. Простой и надежный привод, клеевой узел с нижним расположением клеевой ванны обеспечивают удобство в эксплуатации при невысокой стоимости станка.
Особенности конструкции
– скорость подачи с плавной регулировкой
– бачок для клея-расплава с электронным блоком контроля температуры
– два клеенаносящих вала
– резервуар для клея под клеенаносящими валами
– регулировка количества наносимого клея
– гильотина для предварительной резки кромочного материала
– прижимные ролики быстросъемные в количестве 4 шт
– приводной ролик с плавным изменением скорости подачи
– магазин подачи рулонного кромочного материала
– счетчик длины кромки
– пульт управления на передней панели станка
– регулятор сжатого воздуха
– литой чугунный рабочий стол с пластиковыми проставками

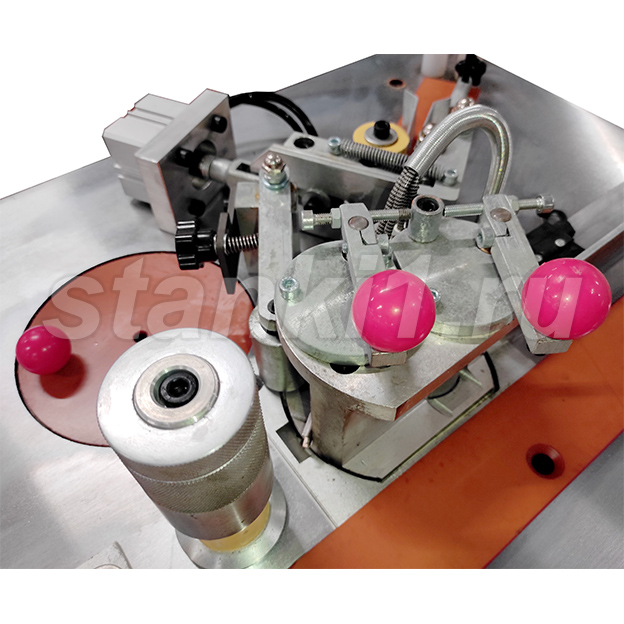

КЛЕЕВОЙ УЗЕЛ Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку. Идеальный вариант в случае использования рыхлого ДСП. Излишки клея стекают в клеевой бачок.
КЛЕЕВАЯ ВАННА Клеевая ванна расположена ниже уровня рабочего стола, что обеспечивает постоянную рециркуляцию клея и предотвращает его перегрев. Нижнее расположение клеевой ванны облегчает обслуживание станка.
ПУЛЬТ УПРАВЛЕНИЯ Пульт управления находится на передней панели станка, с него осуществляется: – включение и выключение станка; – установка температуры клея; – регулировка скорости подачи. На пульте управления расположен счетчик длины кромки.
ПЕДАЛЬ Возможность подрезки кромочного материала при помощи педали в криволинейном режиме.

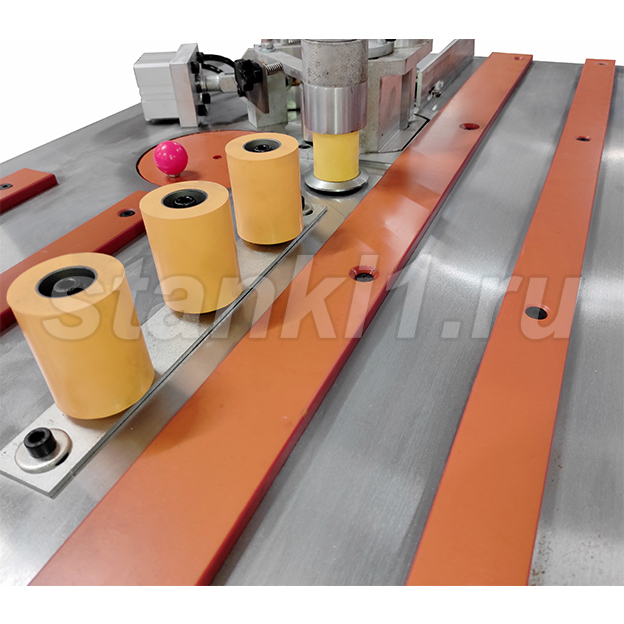

ЛИТОЙ РАБОЧИЙ СТОЛ С ПЛАСТИКОВЫМИ ПРОСТАВКАМИ Вся рабочая зона станка, в том числе и задняя часть, оснащена пластиковыми приставками для удобства работы с радиусными, криволинейными деталями. Работа с таким столом исключает необходимость подложек и шаблон.
ЭРГОНОМИКА Компактное расположение рабочей группы позволяет обрабатывать криволинейные детали с крутыми радиусами кривизны.
УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА)Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.
ЦЕПЬ В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передачей.

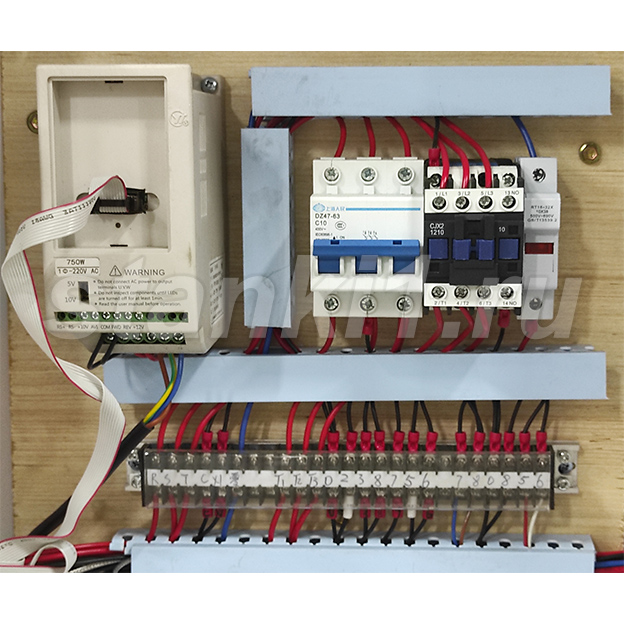

ЭЛЕКТРИЧЕСКАЯ СХЕМА В схеме станка используются надежные электрические компоненты.
