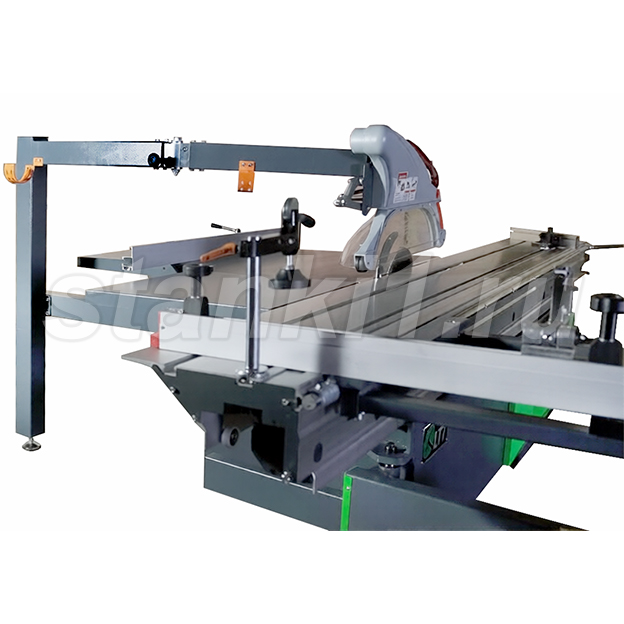

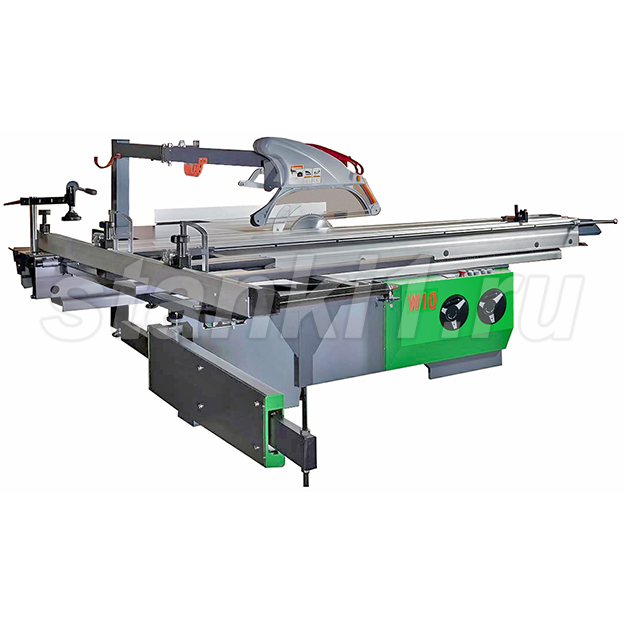

Форматно-раскроечный станок W10 с наклоняемой пилой и подвижной кареткой на роликовых направляющих предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом.
Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Особенности конструкции:

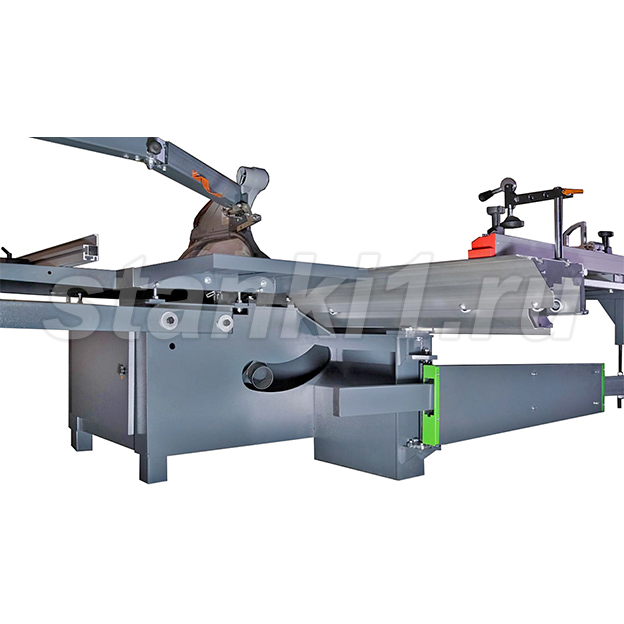

– Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

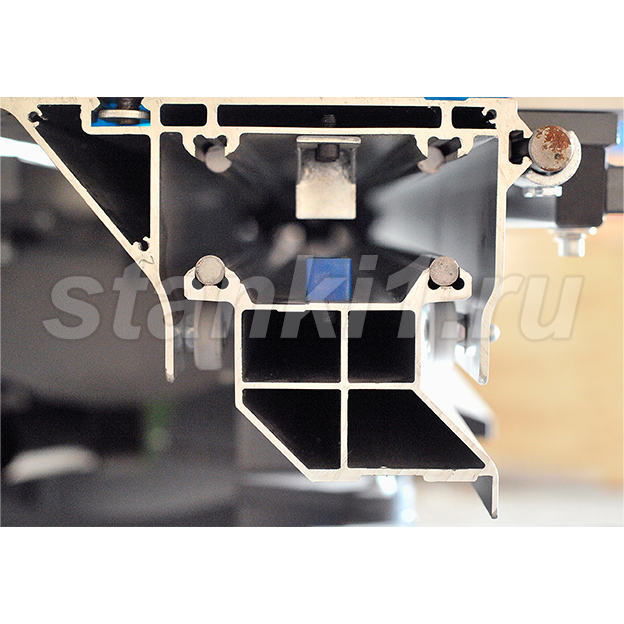

– Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
– Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
– Электрорегулировка вылета основной пилы осуществляется по направляющим на линейных подшипниках.
Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.

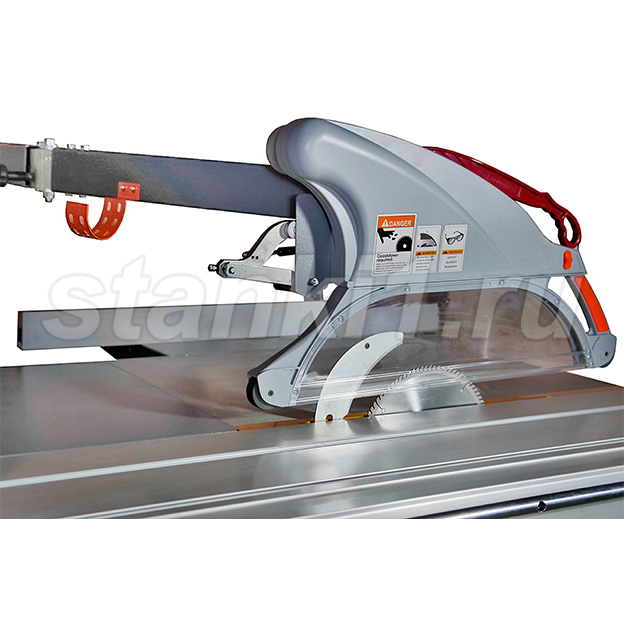

– Пластиковый прозрачный кожух защиты пилы с отводом для аспирации на поворотной штанге обеспечивает надежное удаление стружки из зоны обработки и чистоту рабочего стола. Съёмная прозрачная часть кожуха упрощает обслуживание станка.
– Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки узла подрезки, оборудованного функцией точной настройки при помощи рукояток размещенных на боковой панели станка.

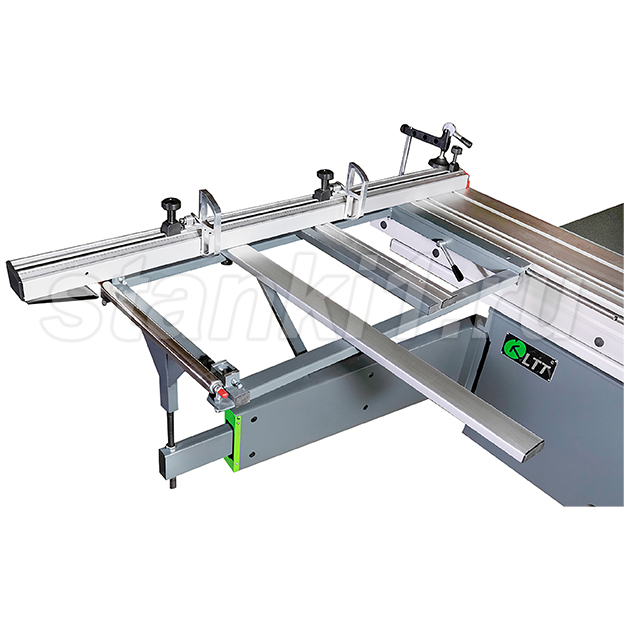

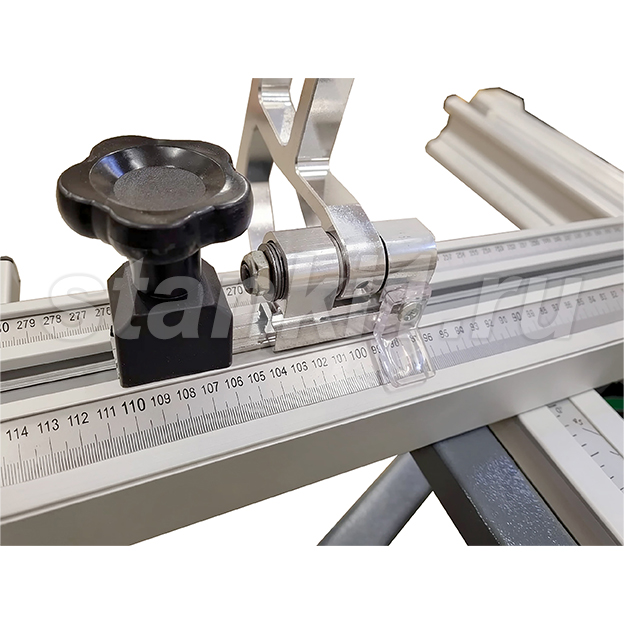

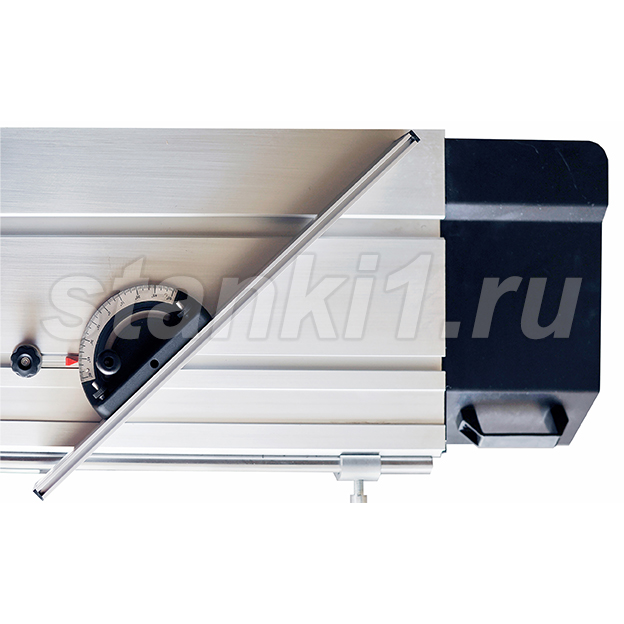

– Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

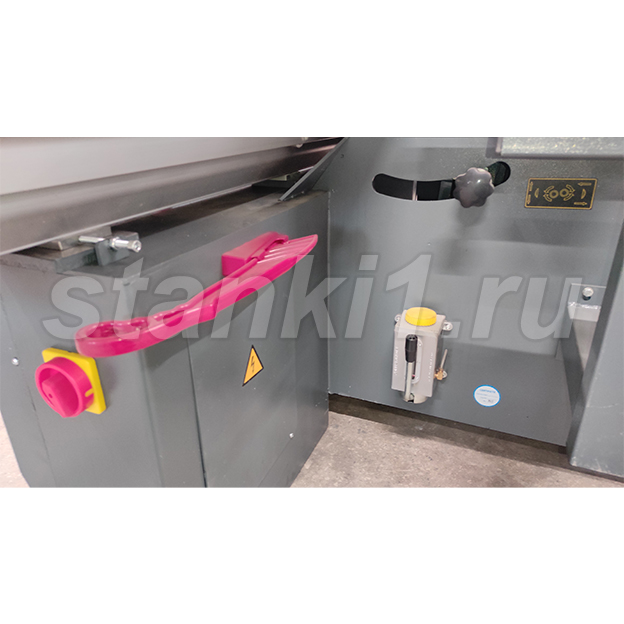

– Централизованная система смазки направляющих упрощает обслуживание станка

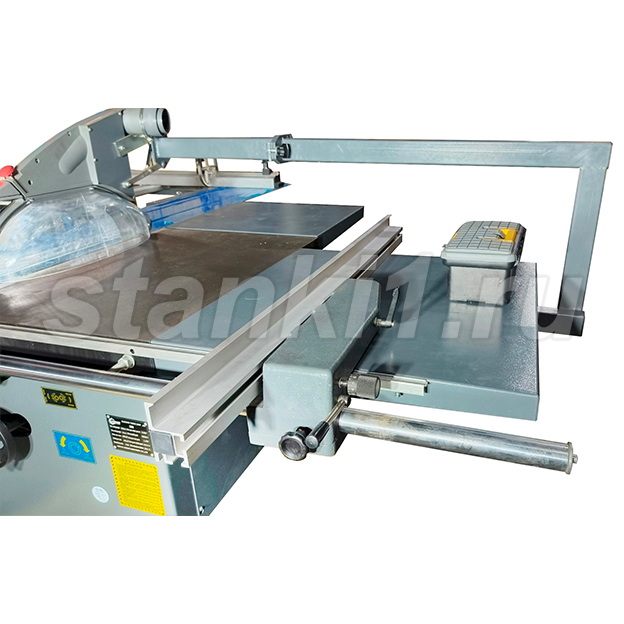

– Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.

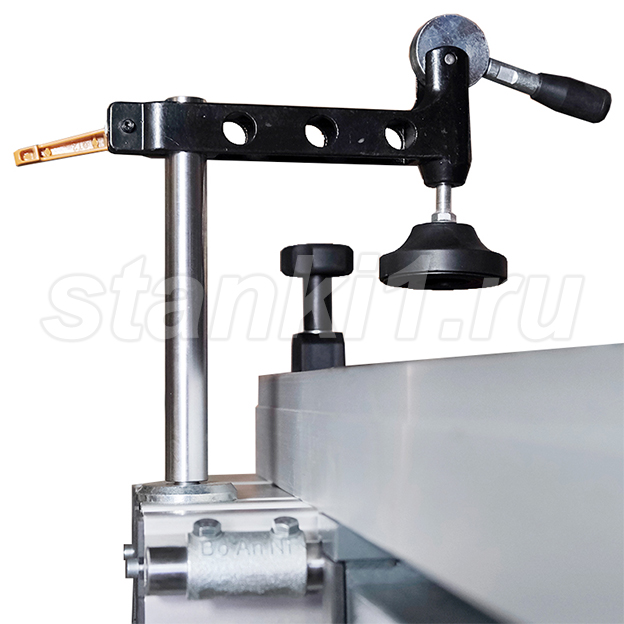

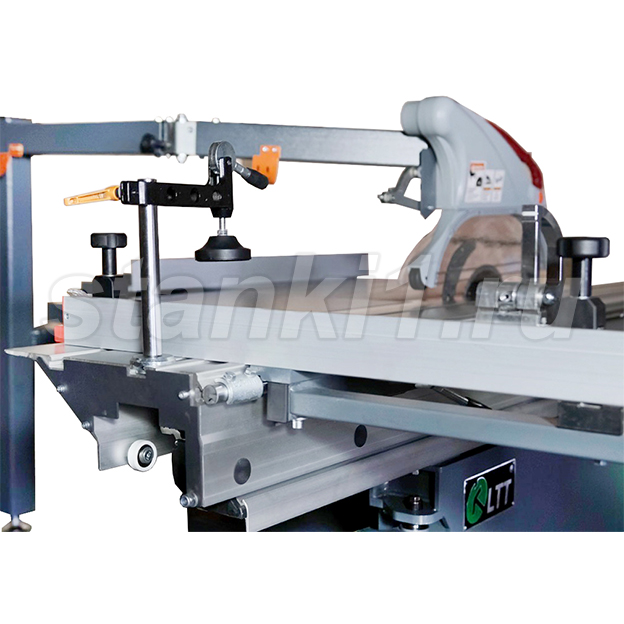

– Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.
