Заточной станок ленточных пил с эльборовым (боразоновым) кругом Астрон Х9 предназначен для автоматической заточки узких (шириной 30-60 мм) ленточных пил используемых на ленточных пилорамах.
Применяемые в станке эльборовые круги позволяют за один проход полностью протачивать пилу (если профиль зуба соответствует профилю заточного круга), создавая абсолютно одинаковый профиль с необходимыми передним и задним углами каждого зуба на всей длине пилы без прижогов и микронеровностей.
Если профиль зуба пилы не соответствует профилю заточного круга, то сначала, за несколько проходов, формируются профили зубьев, углубляясь за один проход не более чем на 0.1 мм. Дальнейшие перезаточки идут в обычном порядке.
Внимание! Режим формирования профиля зуба пилы нельзя вести с большим врезанием и большими подачами, т.к. это ведет к ускоренному износу заточного круга.

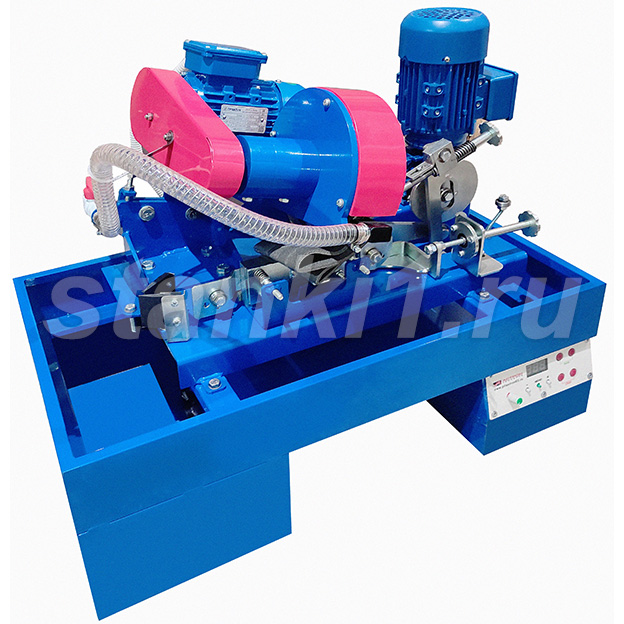

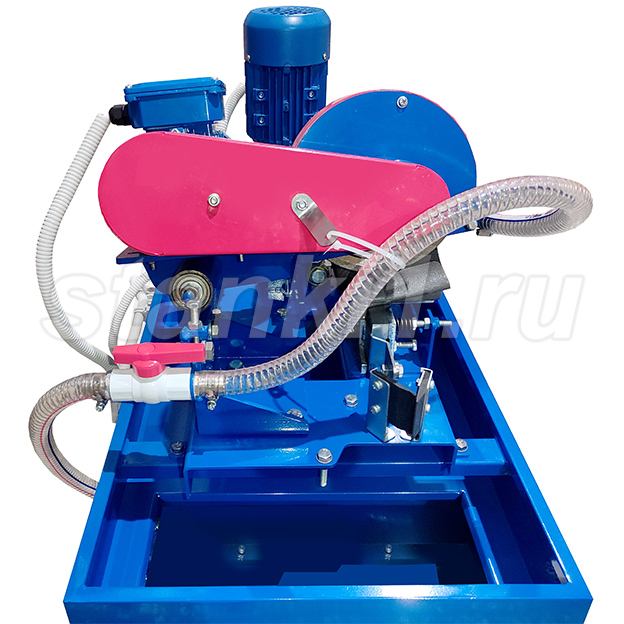

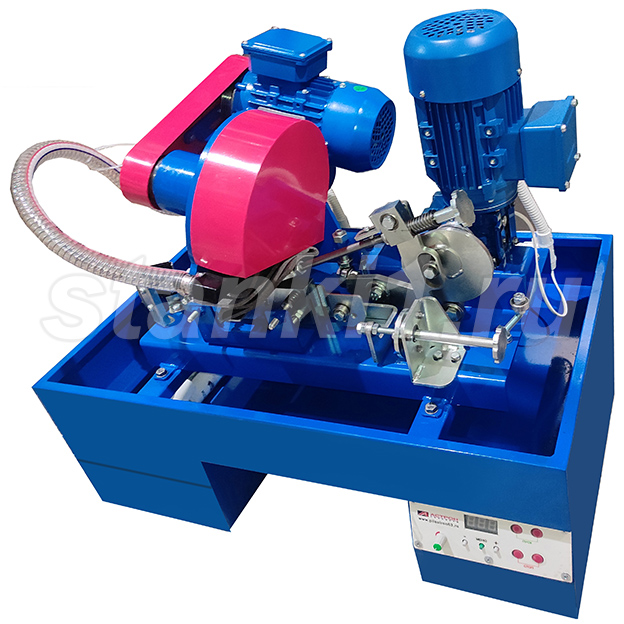

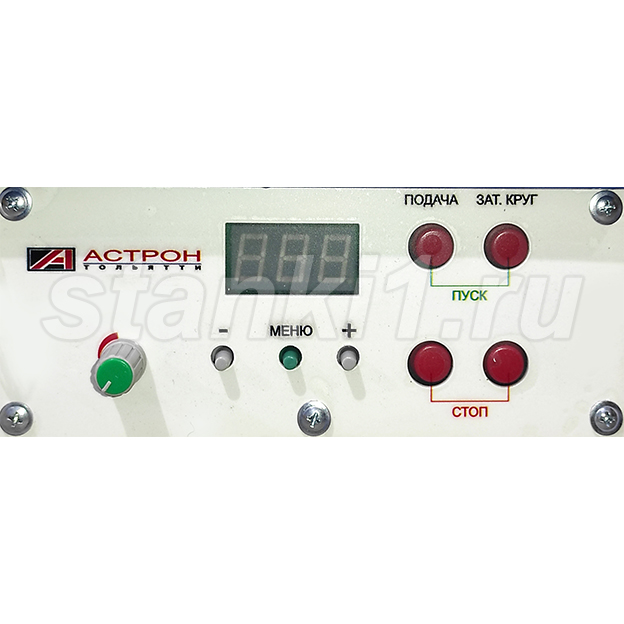

Заточное устройство состоит из основания с установленными на нём коромыслом с приводом шпиндельного узла заточного круга, механизма копира с толкателем, устройства зажима пилы, опорных штанг для поддержания пилы и пульта управления.

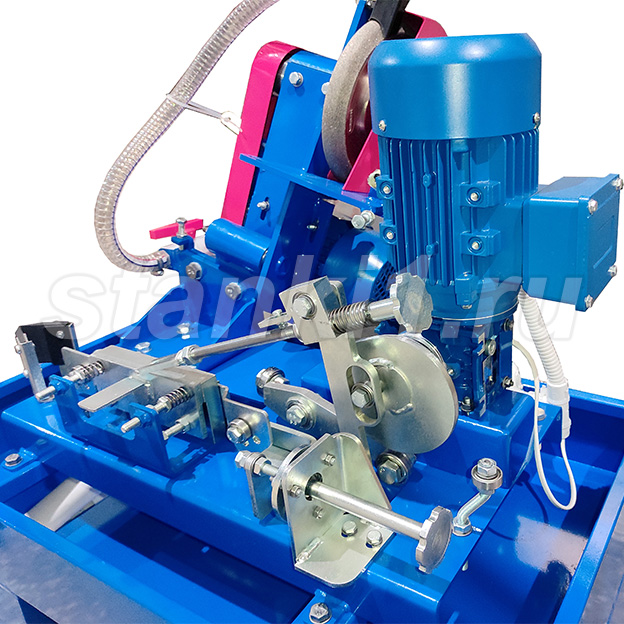

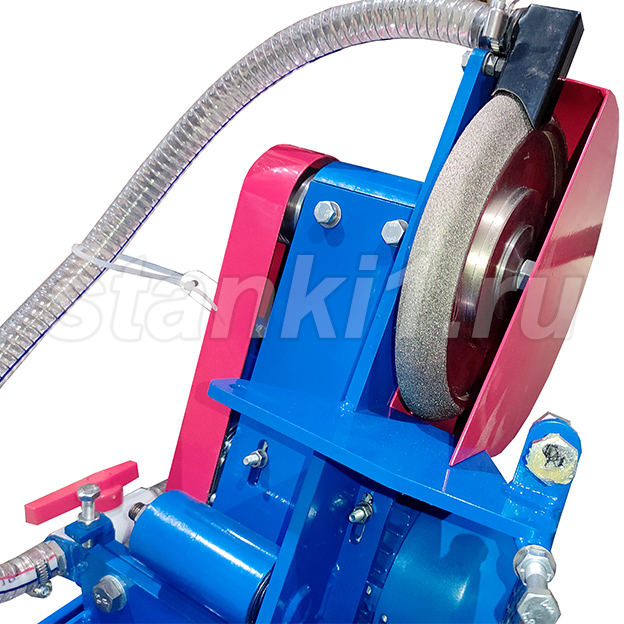

Вращение заточного круга, закрепленного на валу шпиндельного узла, установленного на одном конце коромысла, осуществляется от трехфазного электродвигателя через приводной ремень. Коромысло совершает качающееся движение относительно оси, установленной на стойке основания с возможностью разворота на определенный угол. На другой стойке смонтирован механизм копира с толкателем пилы, обеспечивающий синхронное взаимосогласованное движение заточного круга и продольное перемещение пилы, таким образом, чтобы в процессе заточки пилы осуществлялся равномерный съем металла по требуемому профилю зуба.
Глубина заточки зуба регулируется вращением единственной ручки, вращающей винт, который связан с двумя равномерно поднимающимися опорами.
Длина ленточных пил
10000 мм
Ширина ленточных пил
30-60 мм
Напряжение
220V
Страна
Китай
Вес
80 кг
Габариты
800 × 370 × 550 мм
